Le transbordeur de conteneurs 2

Enoncé

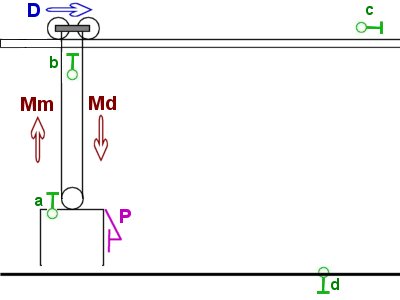

1. Au départ, aucun bouton n'est enfoncé et aucun moteur ne fonctionne.
2. Lorsqu'on glisse un conteneur dans le tunnel, le bouton a est enfoncé, ce qui provoque le blocage du conteneur par la fermeture de la pince P
3. A ce moment, le moteur de montée Mm se met en route, provoquant la montée de l'ensemble.
4. Quand le bouton b est enfoncé, le moteur de montée Mm sarrête et le moteur D de déplacement du tranbordeur vers la droite se met en route.
5. Lorsque le bouton c de fin de course est enfoncé, le moteur D de déplacement à droite s'arrête et le moteur de descente Md se met en route.
6. Lorsque le bouton d est enfoncé, le moteur de descente Md s'arrête ainsi que le moteur P de la pince, ce qui libère le conteneur.
7. Le système s'immobilise alors, plus rien ne fonctionne.
8. Attention, quand le système s'arrête, le conteneur n'est pas évacué, ce qui fait qu'on ne revient pas à l'étape de départ et que certains boutons restent enfoncés.

Respectez l'ordre suivant: a, b, c, d, P, Mm, Md, D.

Essayez d'abord de résoudre cet exercice seul(e) avant de vous référer à la vérification de la solution ou à la résolution pas à pas.

Dans la résolution pas à pas, vous aurez à chaque étape:

1. Le dessin représentant l'étape significative suivante
2. Les commentaires correspondants
3. Le tableau complété avec cette nouvelle étape

Les flèches et vous permettront de passer rapidement d'une image à l'autre afin d'avoir un effet "dessins animés" (il faut pour cela que toutes les pages aient été visitées au moins une fois afin que les images soient dans le cache et puissent s'afficher rapidement).

La touche de fonction F11 vous permet, dans Internet Explorer, d'avoir un affichage plein écran en supprimant les barres de menu. Une nouvelle frappe sur F11 vous permet de les récupérer.

N'oubliez pas de vous poser les questions d'usage:

1. Est-ce une fonction mémoire?
2. Est-ce un cycle chronologique?
3. Est-ce un exercice non chronologique?

Résolution pas à pas       Solution finale

◊ ◊ ◊
