La benne transporteuse

Enoncé

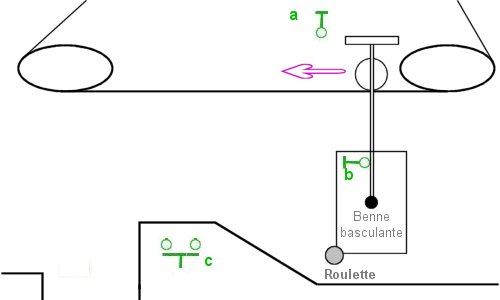

1. Au départ, seul le bouton b (attaché au bord de la benne basculante) est enfoncé, la benne est animée d'une avance rapide Ar
2. Lorsque la partie métallique supérieure vient enfoncer le bouton a, la benne s'arrête.
3. Un opérateur maintient alors enfoncé le bouton c, ce qui provoque une avance lente Al de la benne.
4. La roulette de la benne entre alors en contact avec le plan incliné, ce qui provoque son basculement progressif, ce qui entraîne le relâchement du bouton b. A un moment donné, le bouton a sera relâché (d'office après la libération de b).
5. Quand le bouton b est relâché (il est fixé à la benne qui bascule), l'opérateur peut relâcher le bouton c et l'aller lent Al continue.
6. Lorsque la roulette quitte le plan incliné, la benne reprend sa position verticale, ce qui provoque le ré-enfoncement du bouton b. La benne reprend alors son mouvement rapide Ar.

Attention : chaque énoncé est censé mettre un élément particulier en évidence. Celui-ci est destiné à vous faire réfléchir à ce qu'il faut faire quand vous vous retrouvez avec certaines cases de vos tableaux de Karnaugh qui restent vides. A vous de réfléchir, pour chaque case vide, s'il faut y mettre un 0 ou un 1 et pas systématiquement une impossibilité technologique (il n'y en a pas dans cet exercice). Ce type de réflexion est très efficace pour vérifier si vous n'avez oublié aucune étape dans votre tableau chronologique.

Respectez l'ordre suivant: a, b, c, Ar, Al.

Dans la résolution pas à pas, vous aurez à chaque étape:

1. Le dessin représentant l'étape significative suivante
2. Les commentaires correspondants
3. Le tableau complété avec cette nouvelle étape

Les flèches et vous permettront de passer rapidement d'une image à l'autre afin d'avoir un effet "dessins animés" (il faut pour cela que toutes les pages aient été visitées au moins une fois afin que les images soient dans le cache et puissent s'afficher rapidement).

La touche de fonction F11 vous permet, dans Internet Explorer, d'avoir un affichage plein écran en supprimant les barres de menu. Une nouvelle frappe sur F11 vous permet de les récupérer.

N'oubliez pas de vous poser les questions d'usage:

1. Est-ce une fonction mémoire?
2. Est-ce un cycle chronologique?
3. Est-ce un exercice non chronologique?

Résolution pas à pas       Solution finale

◊ ◊ ◊
