La foreuse 6

Enoncé

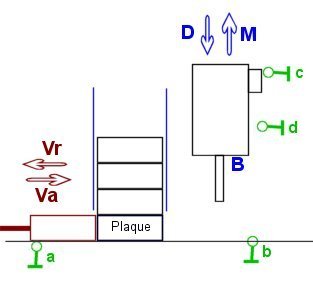

1. Au départ, les boutons a et c sont enfoncés et le vérin Va est en fonctionnement afin de pousser une plaque sous la foreuse.
2. Lorsqu'en avançant, la plaque vient enfoncer b, Va s'arrête, la broche B se met en route ainsi que le moteur de descente D de la foreuse.
3. Quand la came de la foreuse vient enfoncer d, le moteur de descente D s'arrête et le vérin commence sa marche arrière Vr.
4. En reculant, Vr finit par enfoncer le bouton a, ce qui provoque son arrêt et la mise en route du moteur de montée M de la foreuse.
5. En remontant, la came de la foreuse finit par enfoncer le bouton c, ce qui arrête M ainsi que la broche B.
6. Un système quelconque évacue la pièce et le cycle recommence.

Remarque: la combinaison n'est pas une impossibilité technologique et doit être notée 0 dans tous les tableaux.

Respectez l'ordre suivant: a, b, c, d, Va, Vr, B, D, M.

Essayez d'abord de résoudre cet exercice seul(e) avant de vous référer à la vérification de la solution ou à la résolution pas à pas.

Dans la résolution pas à pas, vous aurez à chaque étape:

1. Le dessin représentant l'étape significative suivante
2. Les commentaires correspondants
3. Le tableau complété avec cette nouvelle étape

Les flèches et vous permettront de passer rapidement d'une image à l'autre afin d'avoir un effet "dessins animés" (il faut pour cela que toutes les pages aient été visitées au moins une fois afin que les images soient dans le cache et puissent s'afficher rapidement).

La touche de fonction F11 vous permet, dans Internet Explorer, d'avoir un affichage plein écran en supprimant les barres de menu. Une nouvelle frappe sur F11 vous permet de les récupérer.

N'oubliez pas de vous poser les questions d'usage:

1. Est-ce une fonction mémoire?
2. Est-ce un cycle chronologique?
3. Est-ce un exercice non chronologique?

Résolution pas à pas       Solution finale

◊ ◊ ◊
