Le laminoir

Enoncé

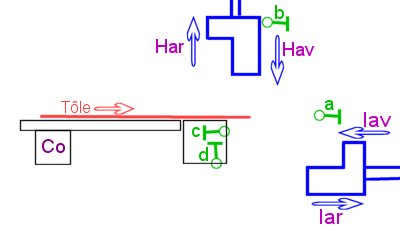

  1. Au départ, le moteur de convoyage de la tôle (Co) fonctionne. Tous les boutons-poussoirs sont relâchés, excepté b qui est enfoncé.
  2. La tôle avance et finit par enfoncer le bouton a. A ce moment, le convoyeur Co de la tôle s'arrête et le plieur Hav commence son avance.
  3. Quand le bouton c est enfoncé, le plieur Hav s'arrête et le plieur Iav se met en route.
  4. Quand le bouton d est enfoncé, le plieur Iav s'arrête et les deux plieurs Har et Iar se mettent à reculer.
  5. Lorsqu'en reculant, le plieur Har pousse le bouton b, les deux plieurs Har et Iar s'arrêtent et le convoyeur de tôle Co se remet en route.
  6. La tôle est évacuée par un système quelconque, libérant les boutons c et d. Toutefois, ces boutons ne se libèrent pas exactement au même moment et on ne sait pas si c se libère avant d ou si c'est l'inverse. Il faut donc considérer les deux cas dans les tableaux de la manière suivante:


cdCommentaire
11Les deux boutons sont enfoncés par la tôle pliée
10En se dégageant, la tôle libère d'abord d
01Mais il se peut que la tôle libère d'abord c
00La tôle est partie, les deux boutons sont libres

Respectez l'ordre suivant: a, b, c, d, Co, Hav, Har, Iav, Iar.

Essayez d'abord de résoudre cet exercice seul(e) avant de vous référer à la vérification de la solution ou à la résolution pas à pas.

Dans la résolution pas à pas, vous aurez à chaque étape:

  1. Le dessin représentant l'étape significative suivante
  2. Les commentaires correspondants
  3. Le tableau complété avec cette nouvelle étape

Les flèches et vous permettront de passer rapidement d'une image à l'autre afin d'avoir un effet "dessins animés" (il faut pour cela que toutes les pages aient été visitées au moins une fois afin que les images soient dans le cache et puissent s'afficher rapidement).

La touche de fonction F11 vous permet, dans Internet Explorer, d'avoir un affichage plein écran en supprimant les barres de menu. Une nouvelle frappe sur F11 vous permet de les récupérer.

N'oubliez pas de vous poser les questions d'usage:

  1. Est-ce une fonction mémoire?
  2. Est-ce un cycle chronologique?
  3. Est-ce un exercice non chronologique?

Résolution pas à pas       Solution finale

◊ ◊ ◊
