La cisaille

Merci à Auriane d'avoir inventé un énoncé qui sera développé en fonction mémoire.
Je l'ai légèrement complété pour l'adapter à un cycle chronologique.

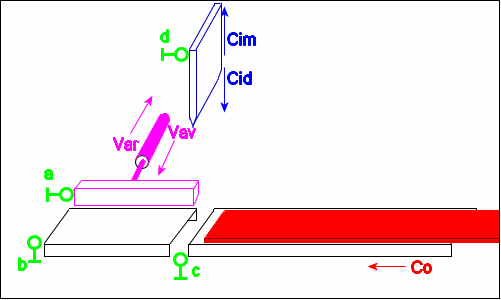

Enoncé

  1. Au départ, seuls les boutons poussoirs a et d sont enfoncés, le convoyeur Co fonctionne pour amener la tôle.
  2. La tôle avance jusqu'à enfoncer le bouton b. A ce moment, le moteur Co du convoyeur s'arrête et le moteur Cid provoquant la descente de la cisaille se met en route.
  3. La cisaille coupe la tôle et continue jusqu'à enfoncer le bouton c. A ce moment, le moteur Cid s'arrête et le moteur Vav du vérin se met en route en avant afin d'évacuer le morceau de tôle coupée du convoyeur.
  4. Lorsque le morceau de tôle est évacué, le bouton b est relâché, ce qui arrête le moteur Vav et met en route le moteur Var qui provoque le retour en arrière du vérin.
  5. En revenant à sa place, le poussoir d'évacuation du morceau de tôle coupée enfonce à nouveau a, ce qui provoque l'arrêt de Var. A ce moment, le moteur Cim provoque la remontée de la cisaille.
  6. Quand la cisaille enfonce à nouveau d, le moteur Cim s'arrête et le convoyeur Co se remet en route.

Respectez l'ordre suivant: a, b, c, d, Co, Cid, Cim, Vav et Var.

Essayez d'abord de résoudre cet exercice seul(e) avant de vous référer à la vérification de la solution.

Solution finale

◊ ◊ ◊
